【修理記録】ワンダースワン『仙界伝弐』のバックアップ電池交換回｜ハンダ不要のCR1616ホルダー式

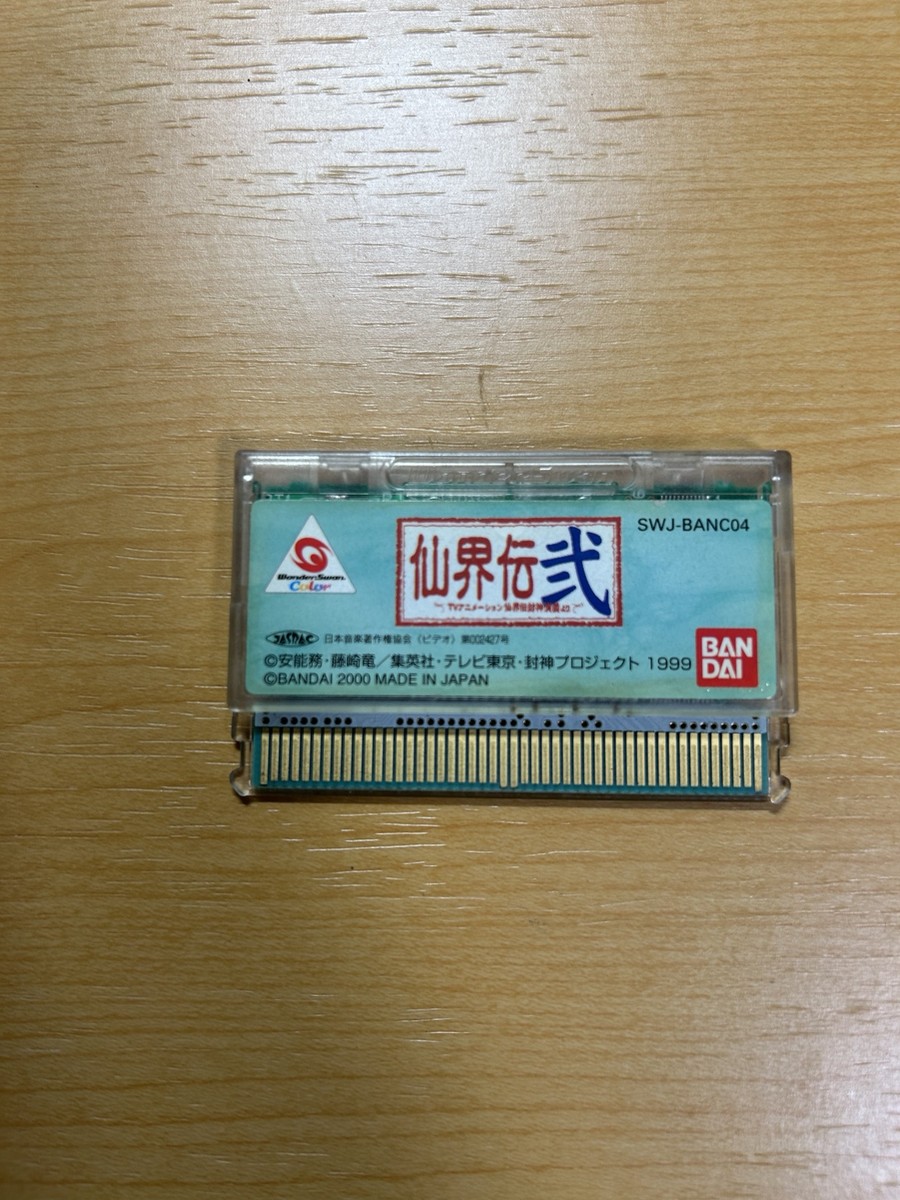

今回は、ワンダースワンカラー対応ソフト『仙界伝弐』のバックアップ電池を交換したときの手順を記録しておきます。

きっかけは、数日前までちょくちょく遊んでいた『仙界伝弐』のセーブデータが、急に消えてしまったことでした。

これまで長年遊んできましたが、セーブデータが消えたことは一度もありません。
発売からかなりの年月が経っていることを考えると、もしかしてバックアップ電池切れ……？

試しにもう一度セーブしてから電源を切り、再度起動してみました。
やっぱりセーブデータが残っていません。

これは電池交換が必要そうですね。

ワンダースワン本体の偏光板交換のときにもお世話になりましたが、
私のブログではワンダースワンを開ける機会が妙に多い気がします。

用意したもの

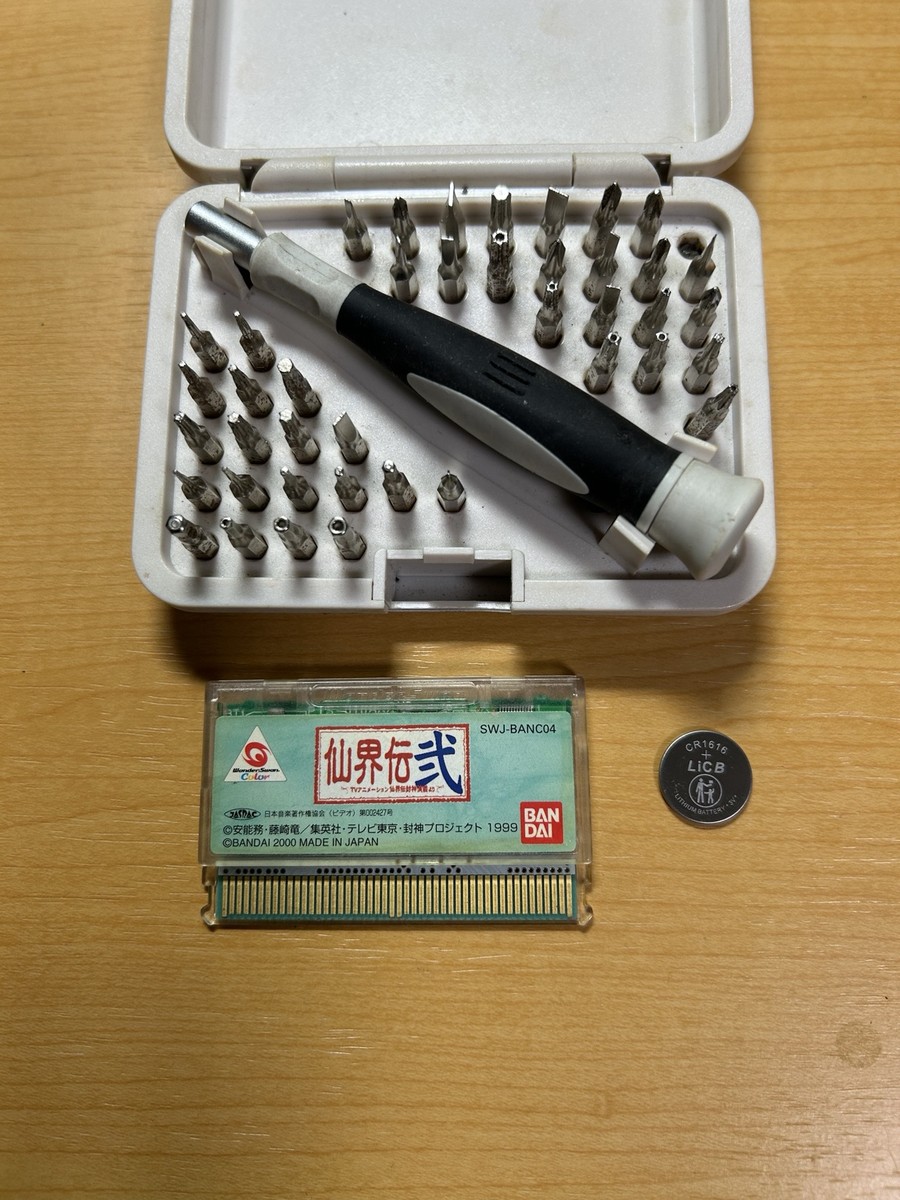

今回用意したものは、交換用のボタン電池と作業用のドライバーです。

カートリッジを開けてみる

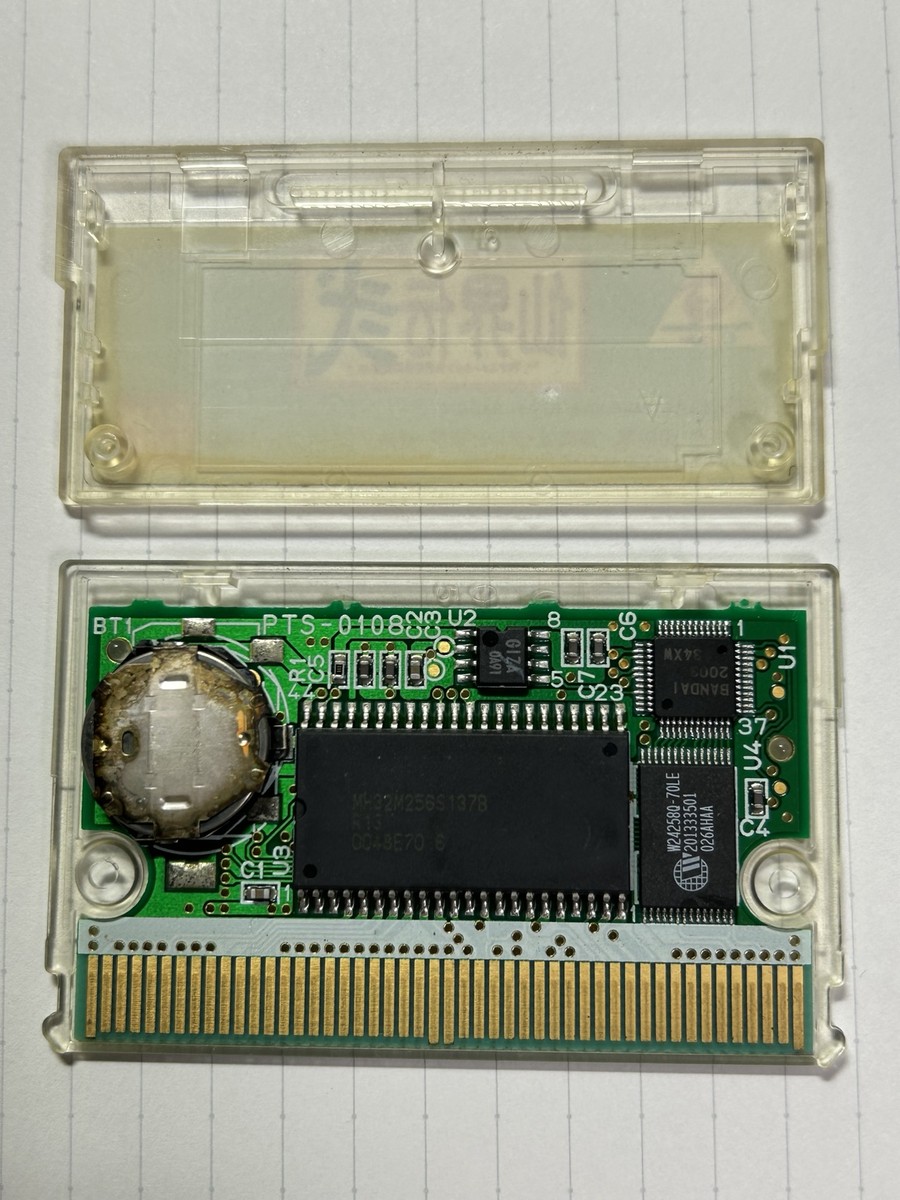

ケースを開けて、中の基板を確認してみます。

……なにこれ？

今までよく見てきた、タブ付きのボタン電池ではありません。

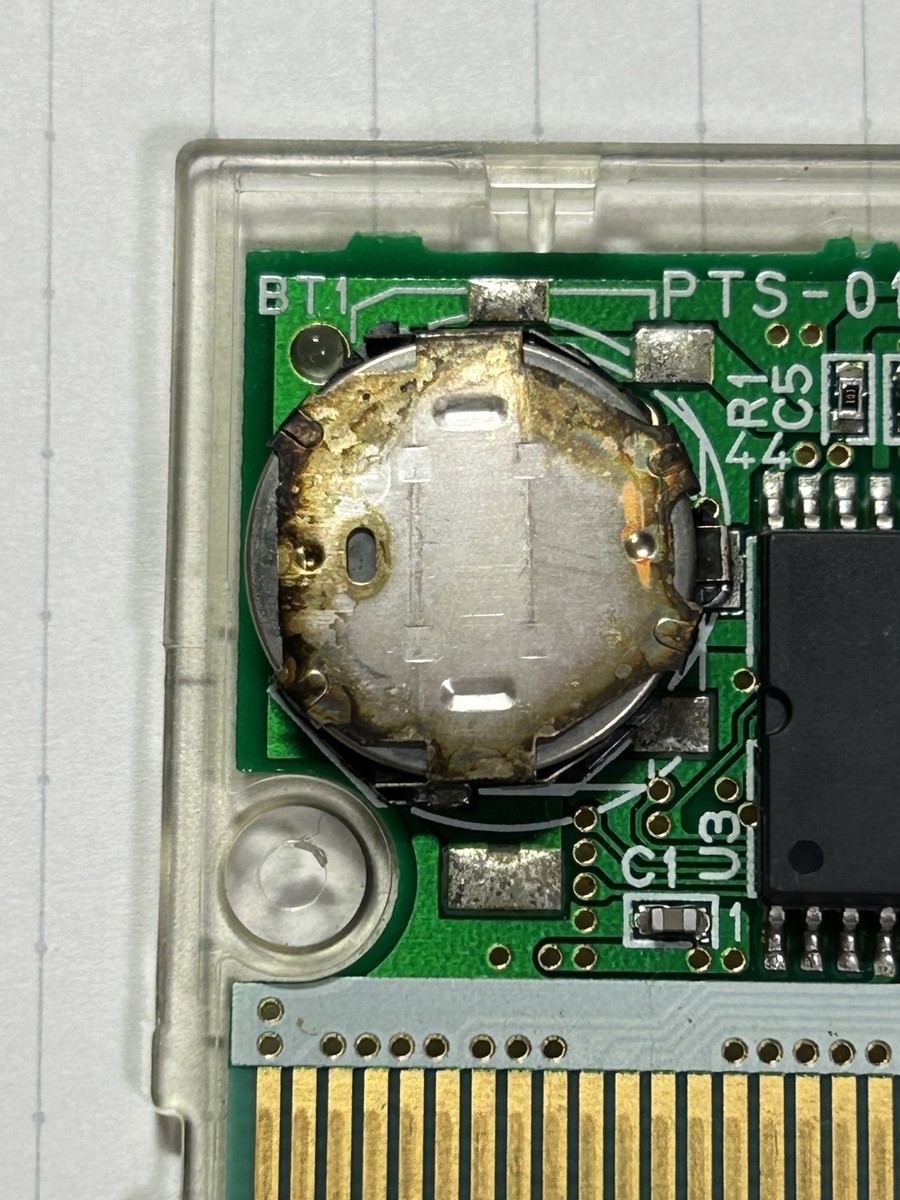

しかも電池の上にある金具は、かなり酸化しているように見えます。

最初は「これ、どうやって交換するんだろう？」となりました。

インターネットで調べてみると、どうやらこれはボタン電池を差し込んで固定する 電池ホルダーのようです。

見慣れない形ではありますが、ハンダを使わずに電池交換できるのはありがたいですね。

古いCR1616を取り外す

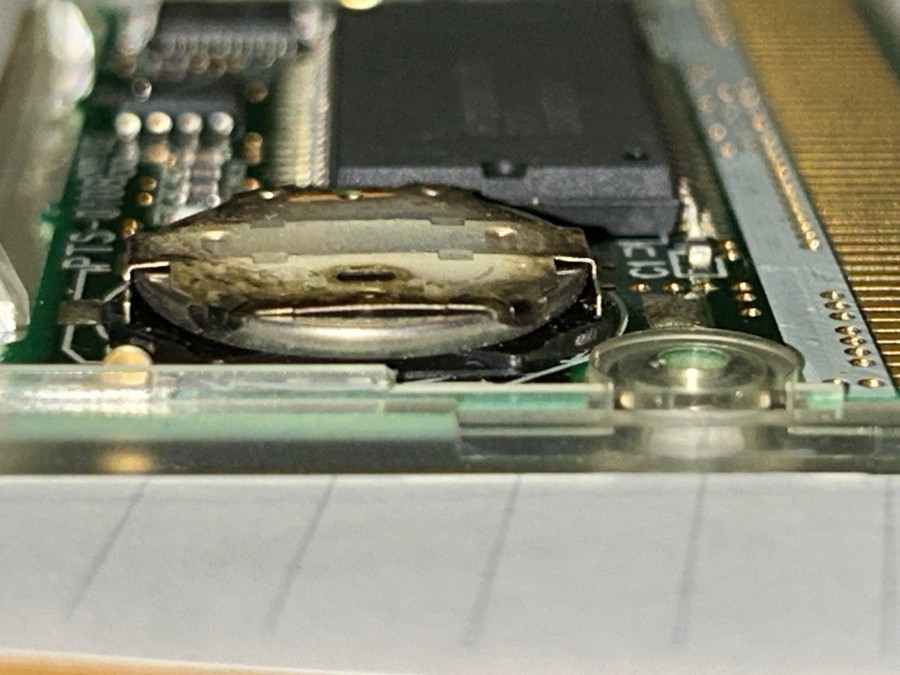

電池を取り外す前に、ホルダーの構造を確認します。
金属部分を大きく曲げてしまうと破損しそうなので、今回は必要最低限だけ動かすようにしました。

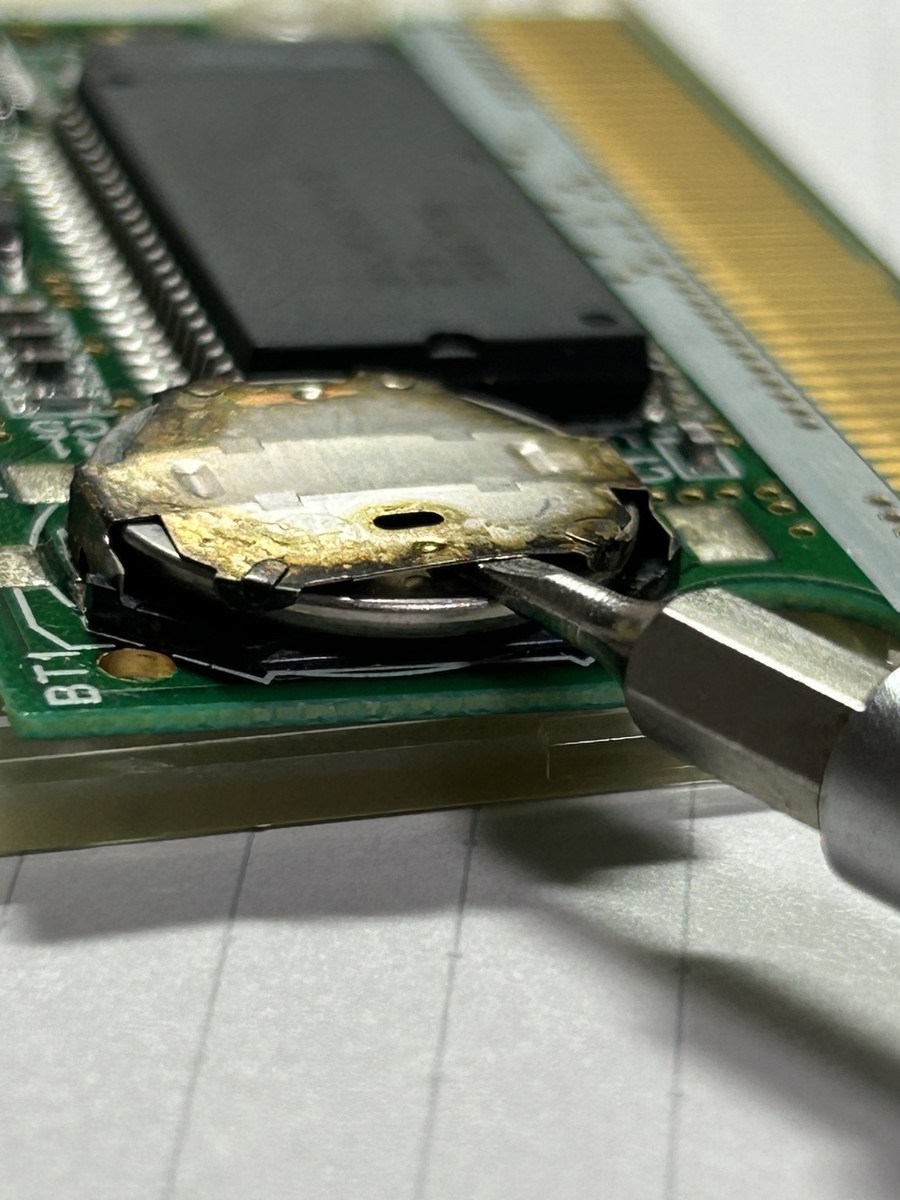

電池の上側と金属の押さえ部分の隙間にマイナスの精密ドライバーを差し込み、
金具をほんの少しだけ持ち上げます。

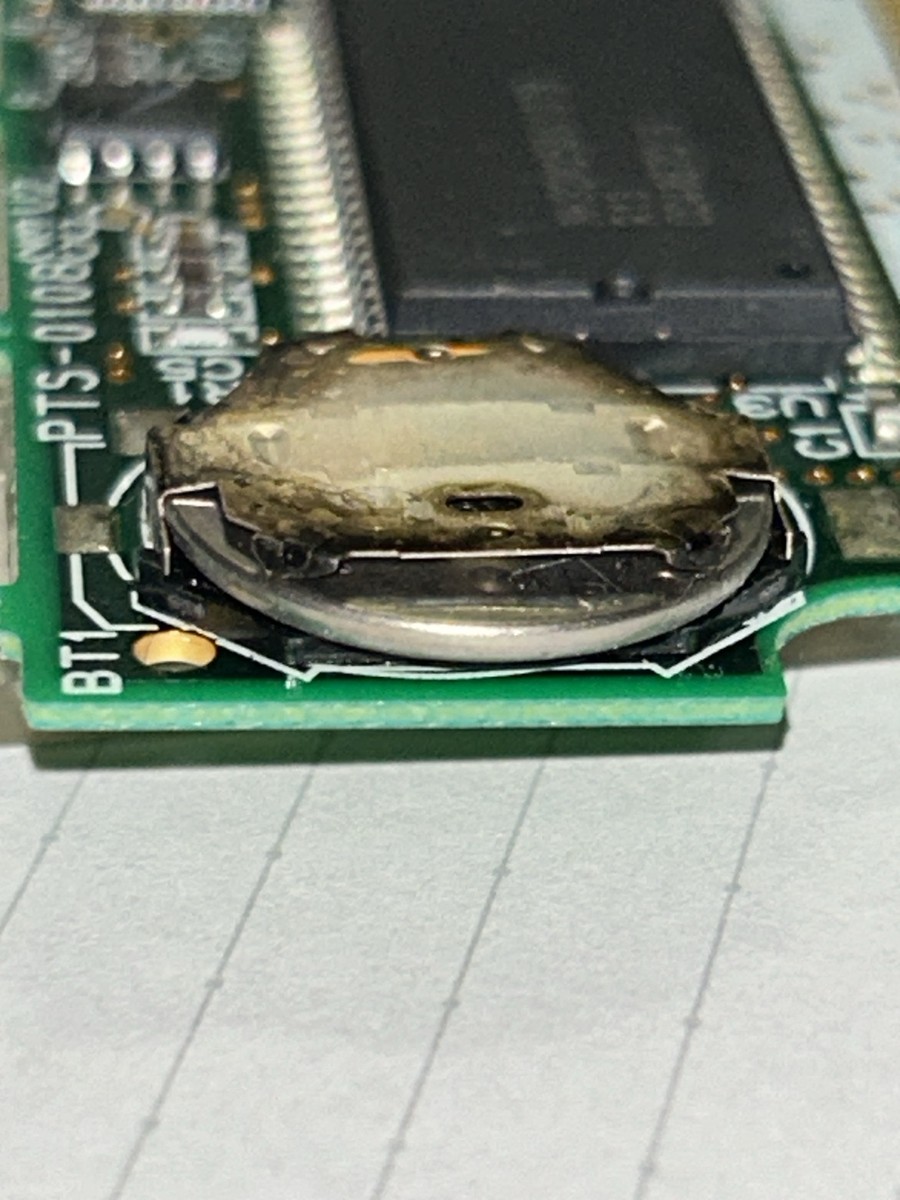

その状態で画像の奥側から手前方向へ電池を押すと、CR1616が少しずつスライドしてきます。
無理に金具を起こす必要はなく、電池が通れる程度に浮かせるだけで大丈夫でした。

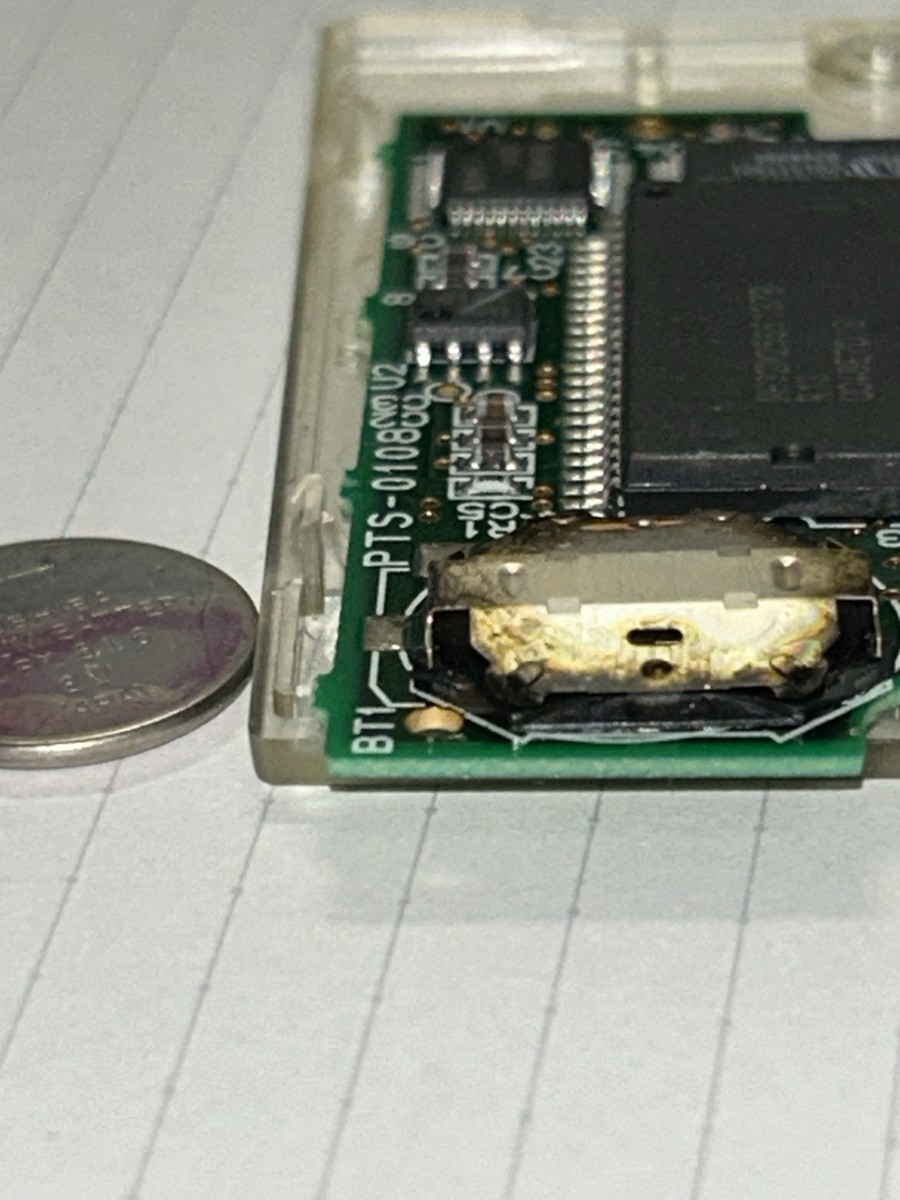

そのまま手前へ引き出せば、古いCR1616を取り外せます。

電池ホルダーは無水エタノールで軽く清掃しましたが、酸化している部分の見た目はほとんど変わりませんでした。
今回は破損させる方が怖かったので、無理な研磨などは行っていません。

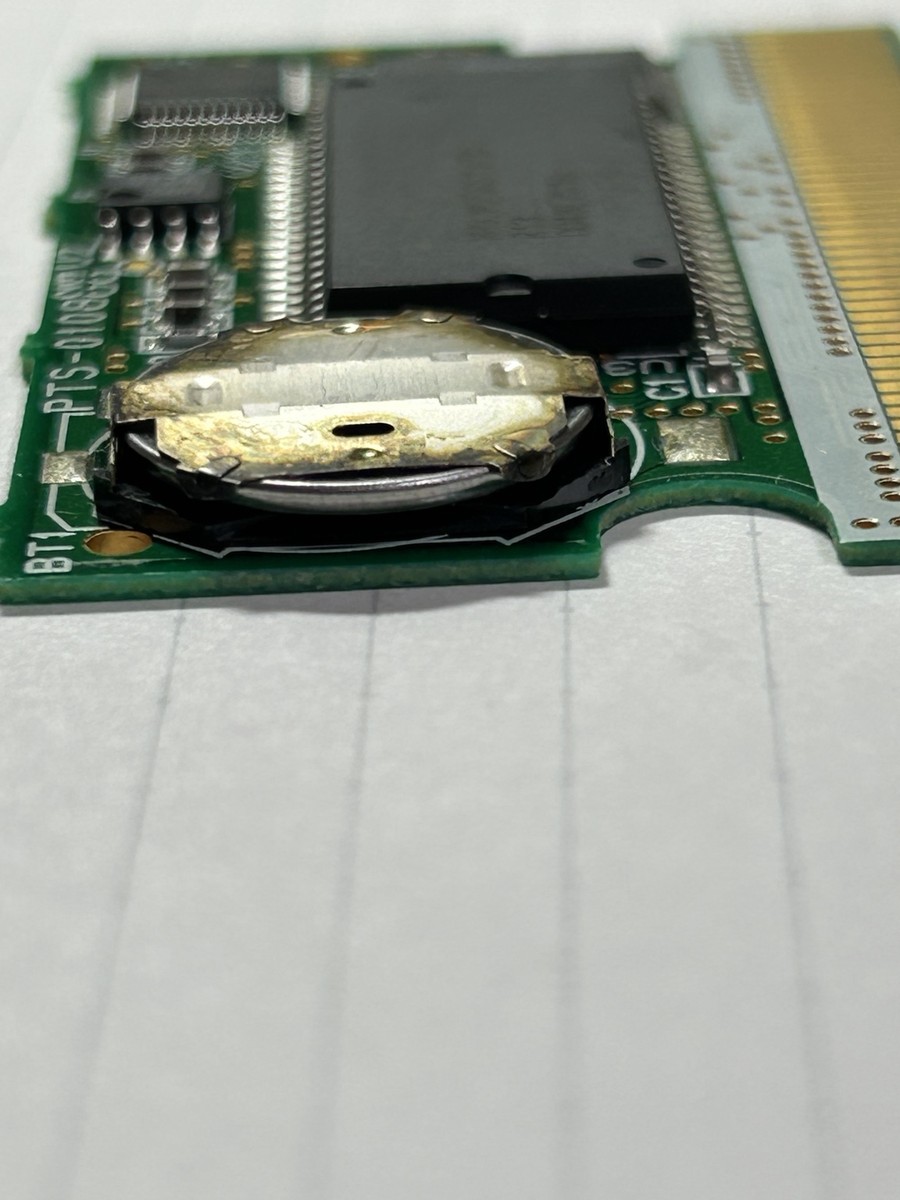

新しいCR1616を取り付ける

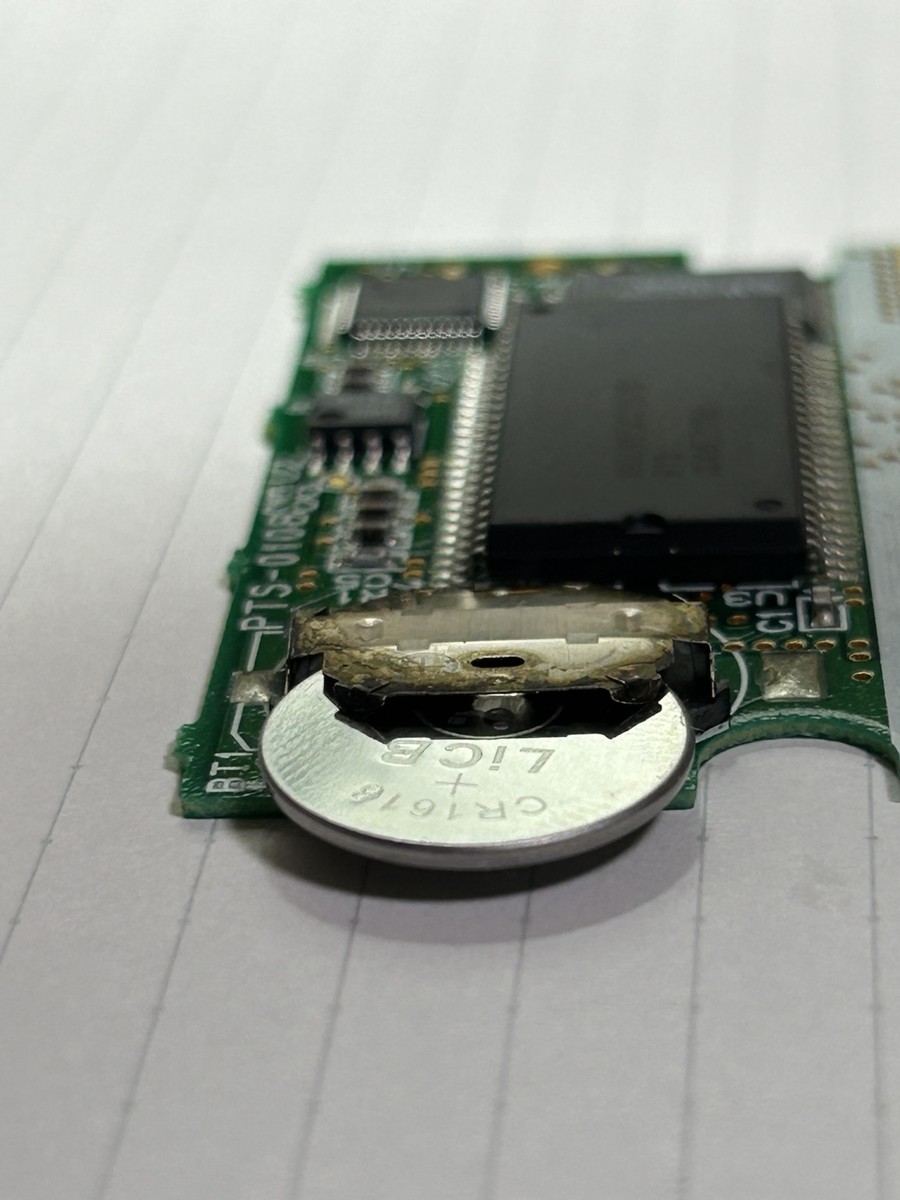

新しい電池は、＋側を上向きにして取り付けます。
取り外したときとは逆に、ホルダーへ横からゆっくり差し込んでいきます。

奥まで入れば取り付け完了です。
ホルダーの金具が電池を押さえていて、大きく浮いたりズレたりしていないことも確認しました。

セーブデータが残るか確認

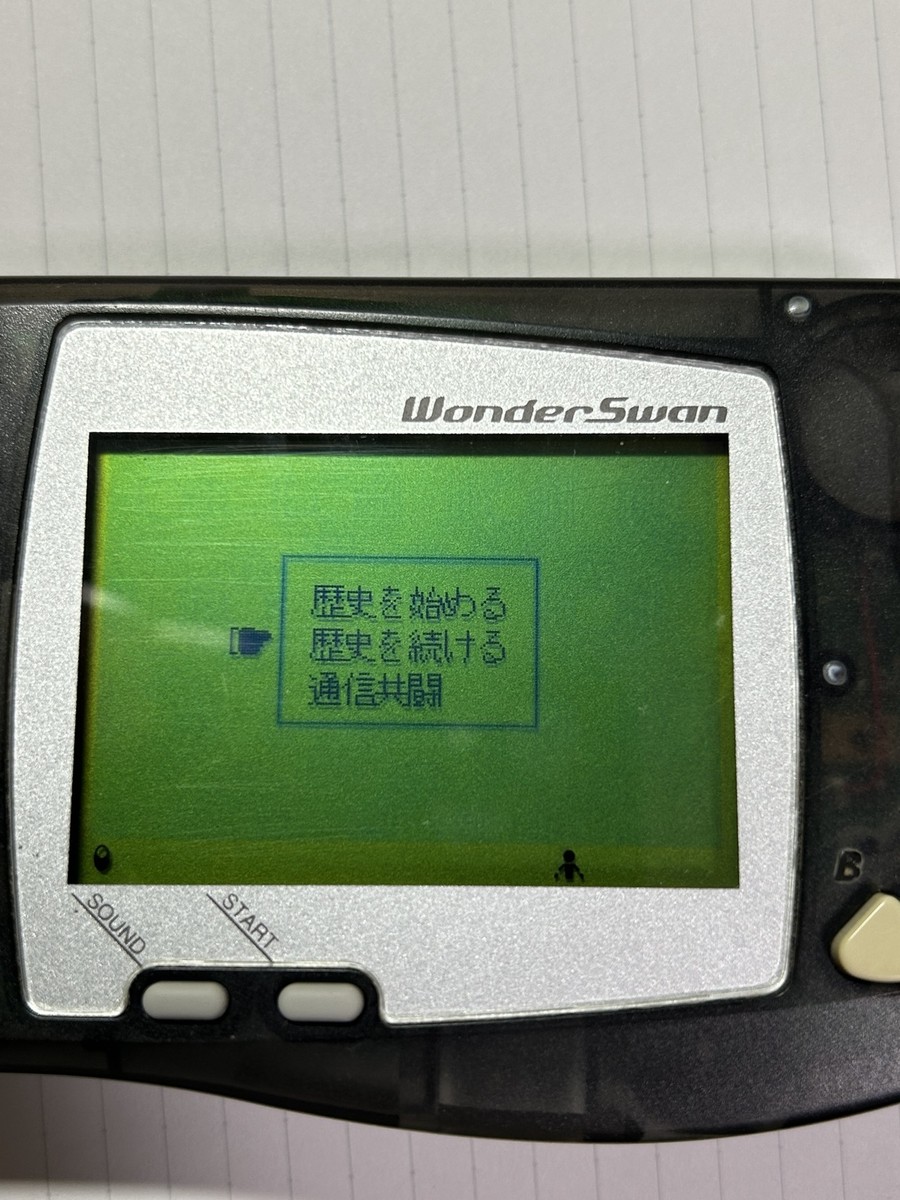

最後にワンダースワン実機で動作確認します。

ゲームを起動して一度セーブしたあと、電源をOFF。
その後もう一度電源を入れて確認してみると――

ちゃんとセーブデータが残っていました。

これで電池交換完了ですね。

『仙界伝弐』のバックアップ電池がホルダーに入っているのには驚きましたが、
構造と手順さえ分かってしまえば、意外と簡単に交換できました。

おまけ

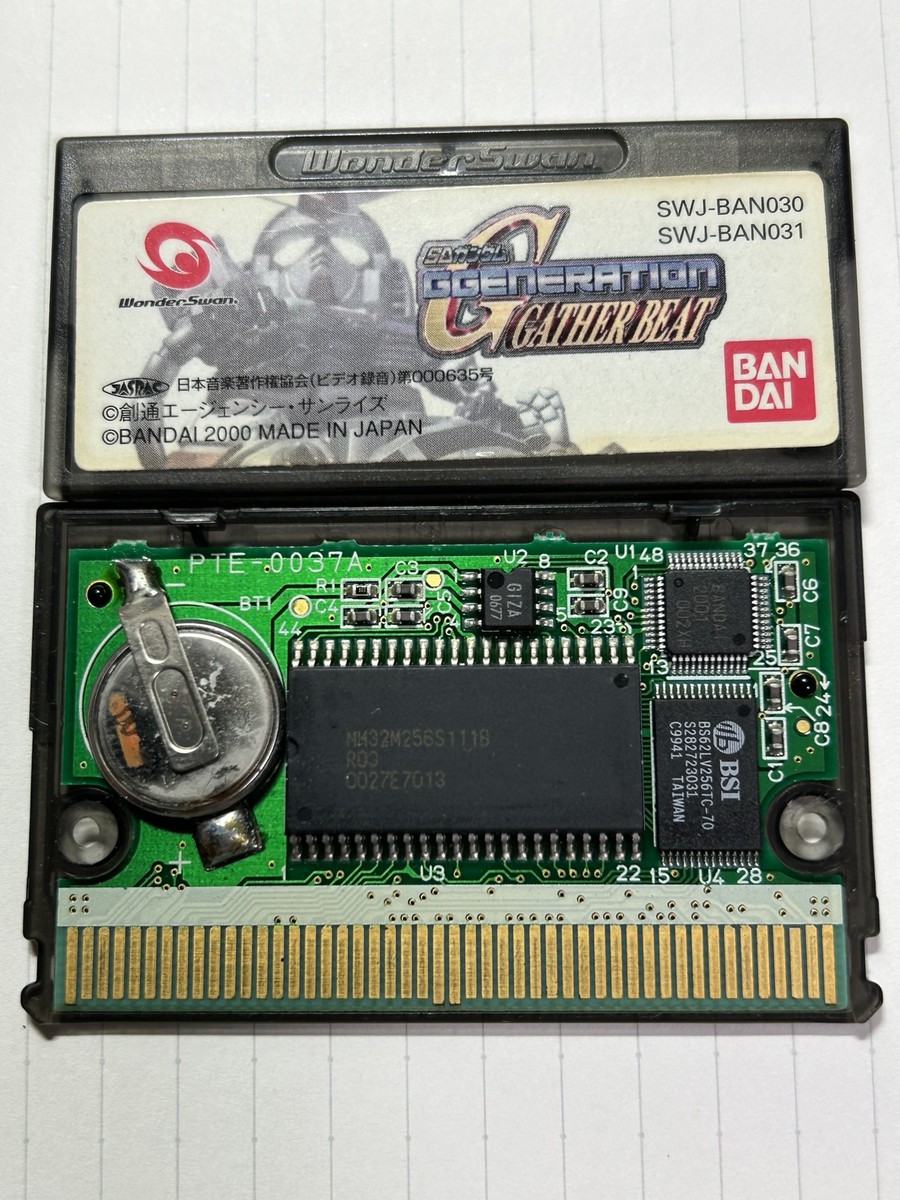

ちなみに、同じく電池切れしていた『SDガンダム GGENERATION GATHER BEAT』も開けてみました。

こちらは見慣れたタブ付きのボタン電池でした。
同じワンダースワンのソフトでも、電池の取り付け方は違うんですね。

→ 『SDガンダム GGENERATION GATHER BEAT』のタブ付きCR1616を交換した記録はこちら
